中船澄西船舶修造有限公司

中船澄西船舶修造有限公司是中国船舶集团有限公司下属成员单位，上市公司中国船舶工业股份有限公司的全资子公司。目前拥有员工及劳务工10000多人，其中专业技术人员近1200人。主营业务分为防务产业、船海产业、应用产业和船海服务业四个业务板块。拥有澄西本部、澄西装备和澄西扬州三大生产基地，可年修理改装20万吨级及以下各类船舶200艘、建造卡尔萨姆型及以下船舶17艘、年产钢结构件20万吨和制作风力发电塔500套。本部位于江阴，距离长江入海口仅80海里。生产区域占地77万平方米，岸壁式舾装码头1557米，拥有8万吨、10万吨、17万吨级浮船坞各1座，8万吨级船台和内港池码头各1座，以及万吨级深水码头泊位7个。中船澄西主要使用的材料有A、B、D、AH、DH等材质的钢板。年切割量19万吨左右。使用的切割机为火焰切割机2台，等离子切割机10台。中船澄西使用金舟ERP，Aveva Marine设计软件。

项目背景：

目前很多企业在切割焊接零件的时候，采用的方法都是先将零件切割出来之后，再用小车切割机、刨边机、坡口切割机器人或者采用人工打磨的方式进行加工焊接坡口。这种加工方式通常需要经过2-3道工序才能够实现焊接零件的坡口成型。而且这种加工方式工序复杂、劳动强度大、加工效率低下，且必须预留出更多的坡口加工余量，导致了钢材的严重浪费。

在坡口切割中引入数控切割技术，其主要是坡口切割套料编程软件。坡口切割套料编程软件是数控坡口切割实现高效自动切割的核心技术，要提高坡口切割的生产效率，有效节省钢材，就不能停留在数控系统或控制器上进行手工编程和单件切割，要使用坡口切割套料编程软件，在计算机上进行坡口设置和套料编程，在数控切割机上实现各种坡口的连续切割，才能有效提高切割效率，节省钢材。为了解决坡口切割问题，很多企业采购了新的坡口切割一体机，南京学思的下料软件支持包括坡口切割等多样强大的功能。

主要的功能介绍：

学思软件集成了多种类型切割机：支持火焰、等离子、激光、水刀、冲压、铣床等。

学思软件支持多种切割工艺：共边、连割、搭桥、借边、坡口。

学思软件支持多种管理：计划管理、钢板管理、图库管理、报表管理。

关于坡口切割的特色：

1. 支持多种坡口形式编辑。

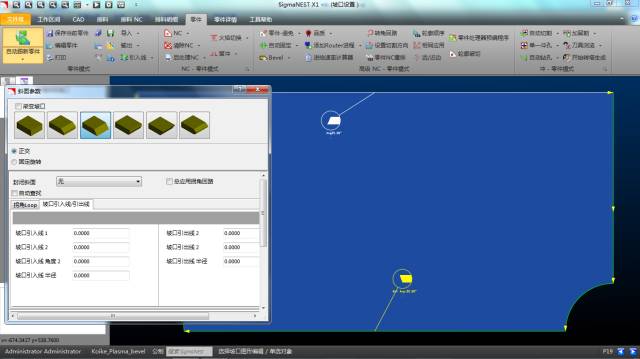

在XSuperNEST中，能够进行坡口的设置，对坡口零件编程。利用坡口模块可以设置零件的坡口形式(V型、Y型以及渐变坡口形式)。并且可以自动调用对应的转角回路。在保证能够切割坡口的前提下，尽可能的减少零件间隙。提高板材的利用率。

2. 支持批量破口形式设置

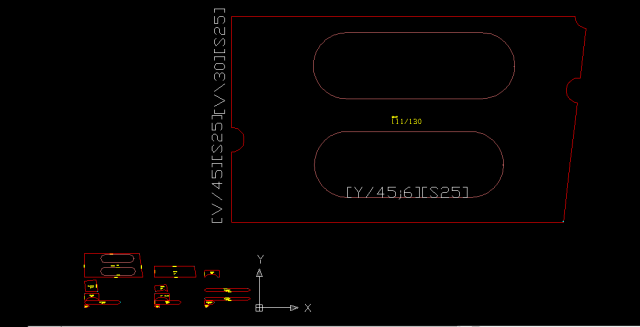

同时，为了能够更方便的进行坡口的设置操作，XSuperNEST也提供了批量设置坡口的形式。可以将CAD图形中的坡口标识直接读取到XSuperNEST中。形成对应的坡口零件。为进行切割大批量坡口零件提供了便利。

3. 支持坡口自动套料

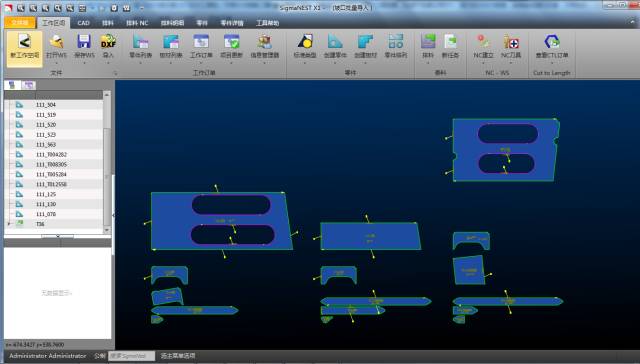

设置坡口的形式之后，可以进行自动坡口套料，自动预留出最小的坡口切割余量。如下图所示：

一个简单的工序优化改变。带来的是工作效率的提高、材料利用率的提升、产品加工成本的降低和利润的提升。

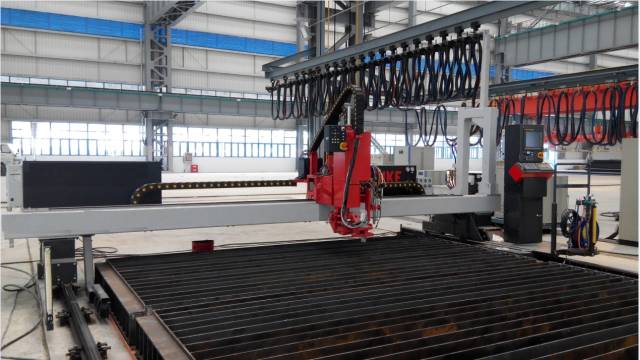

现场实施图：中船澄西等离子坡口切割机现场图
